開水路用可撓継手装置

はじめに
　開水路用可撓継手装置は、地盤沈下や陥没などを原因とする継手部からの
　漏洩を止水する目的で、大型開水路、配水池、沈殿池などの今後の耐震対策を
　考慮して開発した商品です。

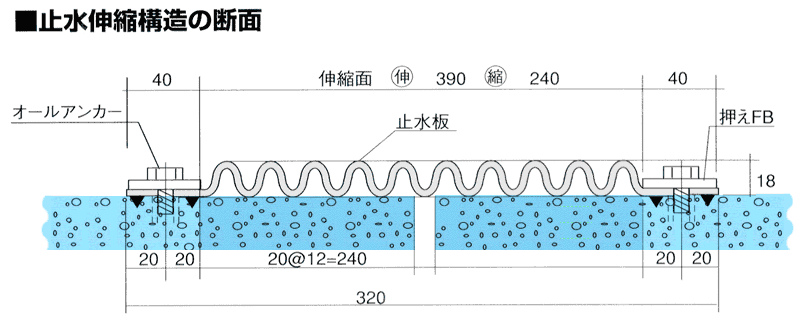

止水伸縮構造の断面

イ．上記の様な止水板を水路内面にオールアンカーにて
　　取り付けることにより、漏水を防止致します。
ロ．可撓継手は伸縮自在型ですので、様々な変位に対応ができると共に、
　　コンクリート面に密着できるように設計してあります。
ハ．上記伸縮継手を取りつけた後、外面保護板を取り付けて衝撃を分散させ、
　　伸縮ゴムを保護するものとします。

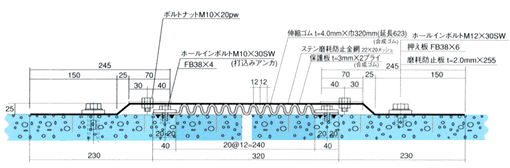

保護板の断面図

特徴
イ．構成部品にて装着方法などはすべて単純化しており、水止性、可とう性、耐久性に優れた
　　合成ゴムを使用、特にジョイント部など偏芯性などにも順応性があり、格差の大きい個所
　　にも使用できます。
　　また、耐震性構造に設計しておりますので、安心してご使用頂くことが出来ます。
ロ．作業は簡単で、特に大型機械の必要がなく短時間に装着が出来ます。
ハ．工事費は他の工事に比べて廉価に出来ます。
ニ．継手装置は1,200×2,400×1,000の水槽で実験の結果、
　　段差110mmまで可能でした。
